規格 ：26AWG-9AWG

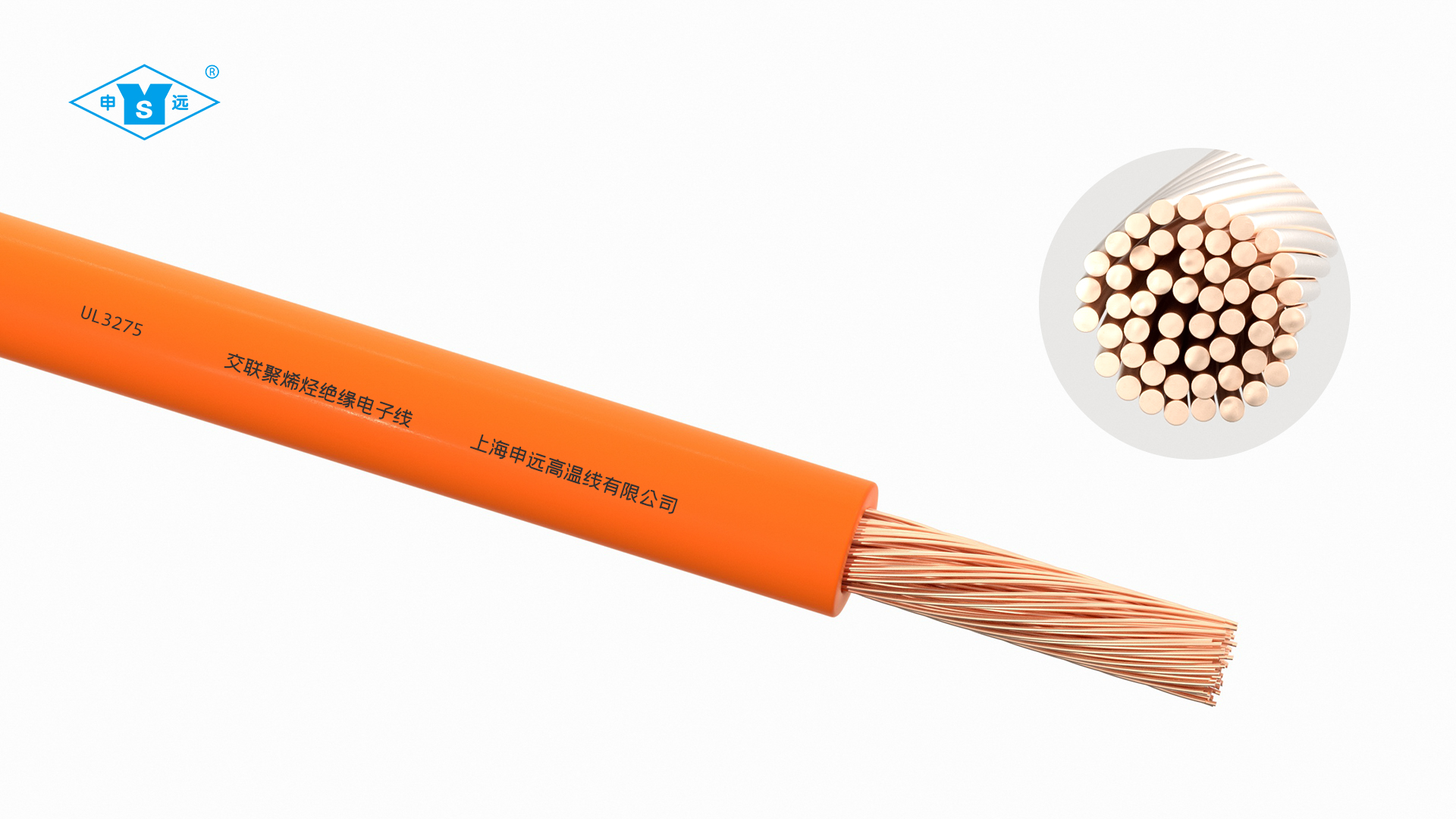

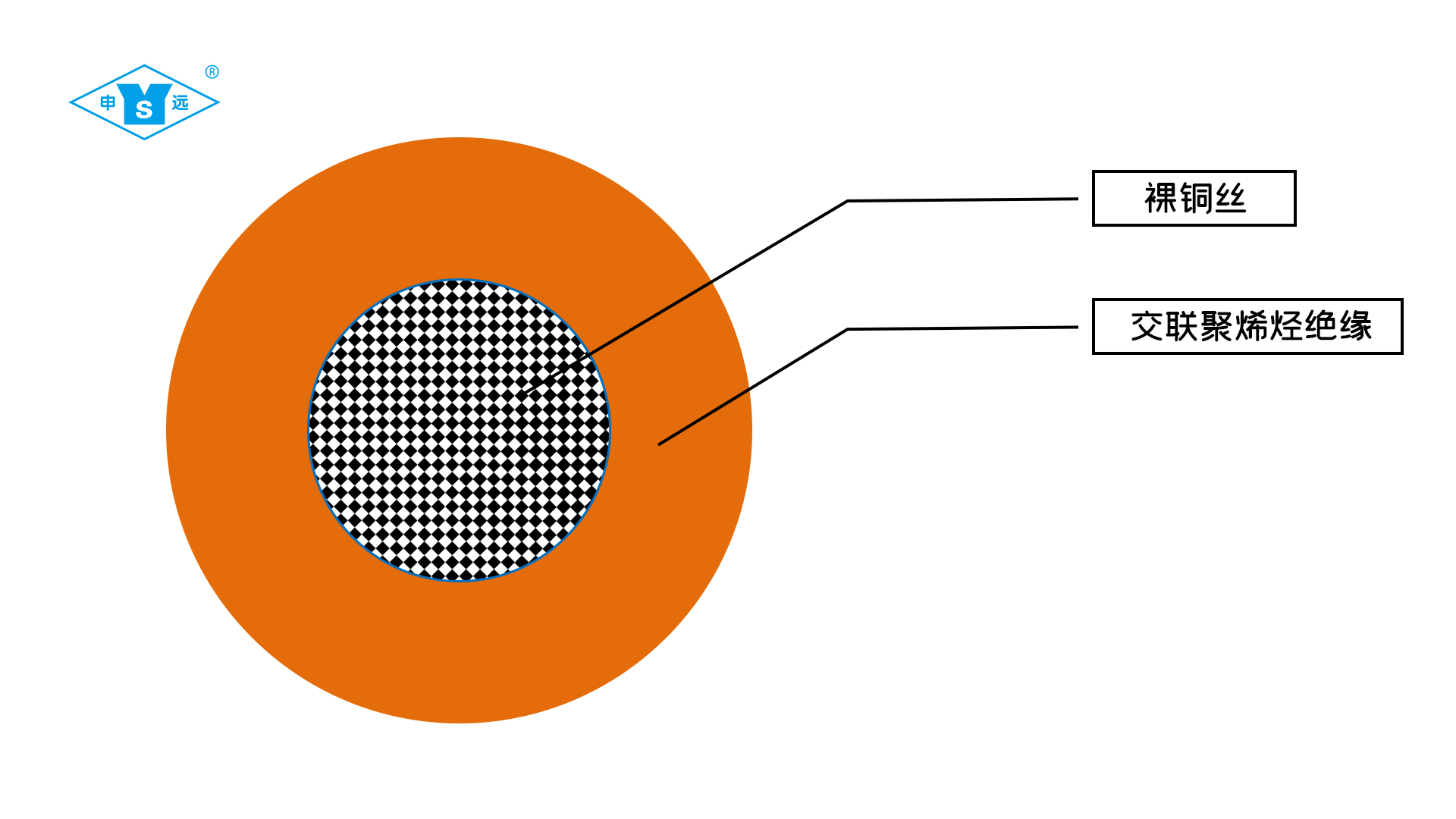

導體：導體使用單根或絞合裸銅絲或鍍錫銅線
絕緣：交聯聚烯烴材料,符合RoHS環保標準
額定溫度：-60℃~+105°C
額定電壓：1000VAC
燃燒測試：通過UL FT2水平燃燒測試/VW-1垂直耐燃測試
環保要求：符合RoHS、Reach環保要求
|
線規 |
導體結構N/mm |
導體直徑 |
絕緣厚度 |
絕緣厚度 |
絕緣外徑 |
20℃時導體直流電阻 |
|
mm |
mils |
mm |
mm |
Ω/KM |
||
|
26AWG |
7/0.16 |
0.48 |
30 |
0.76 |
2.1 |
150 |
|
24AWG |
12/0.15 |
0.6 |
30 |
0.76 |
2.2 |
94.2 |
|
22AWG |
19/0.15 |
0.75 |
30 |
0.76 |
2.4 |
59.4 |
|
20AWG |
16/0.2 |
0.92 |
30 |
0.76 |
2.5 |
37.4 |
|
18AWG |
26/0.2 |
1.18 |
30 |
0.76 |
2.8 |
23.5 |
|
17AWG |
32/0.2 |
1.31 |
30 |
0.76 |
2.9 |
18.5 |
|
16AWG |
42/0.2 |
1.5 |
30 |
0.76 |
3.1 |
14.6 |
|
14AWG |
66/0.2 |
1.88 |
30 |
0.76 |
3.5 |
9.15 |
|
13AWG |
84/0.2 |
2.12 |
30 |
0.76 |
3.7 |
7.26 |
|
12AWG |
105/0.2 |
2.52 |
30 |
0.76 |
4.1 |
5.75 |
|
11AWG |
133/0.2 |
2.84 |
30 |
0.76 |
4.5 |
4.48 |
|
10AWG |
168/0.2 |
3.19 |
30 |
0.76 |
4.8 |
3.55 |
|
9AWG |
210/0.2 |
3.56 |
30 |
0.76 |
5.2 |
2.82 |
