溫度等級-60℃-180℃；具有很好的耐寒能力和溫升效應
額定電壓1500V
硅橡膠絕緣硅橡膠護套，柔軟、彈性好、便于安裝
屏蔽密度≥90%，具有良好的抗電磁干擾能力
高抗撕，具有很強的抗開裂能力

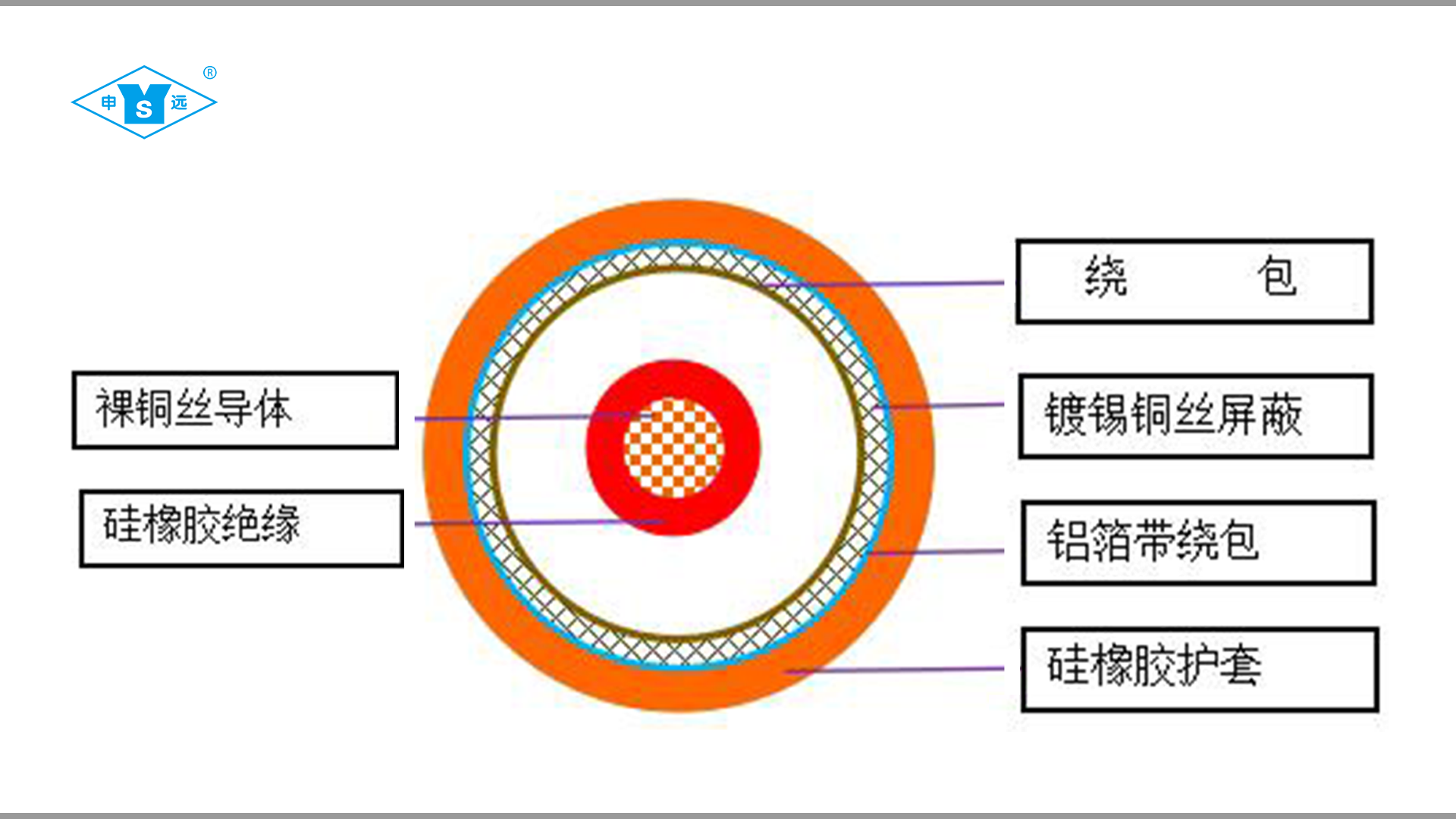

導體：鍍錫銅絲或退火軟銅絲
絕緣：180°硅橡膠
屏蔽：鍍錫屏蔽、鋁箔麥拉
護套：180℃硅橡膠
|
導體 Conductor |
絕緣體 Insulation |
屏蔽&繞包 Shield&Wrap |
護套外徑 JacketDiameter mm |
電氣特性 Electrical Properties |
|||
|
線規 mm2 |
導體構造 Conductor Construction NO.xфmm |
直徑 Diameter mm |
完成外徑 Outer Diameter mm |
屏蔽 Shield Diametermm |
繞包Wrap |
護套外徑 JacketDiameter mm |
最大導體直流電阻 Max.Conductor Resistance DC 20℃Ω/km |
|
16 |
513/0.20 |
5.5 |
8.0 |
鍍錫屏蔽 |
Al-mylar |
12.0 |
1.16 |
|
25 |
798/0.20 |
7.0 |
9.8 |
鍍錫屏蔽 |
Al-mylar |
13.5 |
0.74 |
|
35 |
1121/0.20 |
8.0 |
11.4 |
鍍錫屏蔽 |
Al-mylar |
14.5 |
0.53 |
|
50 |
1592/0.20 |
9.6 |
13.5 |
鍍錫屏蔽 |
Al-mylar |
17.0 |
0.37 |
|
70 |
2257/0.20 |
11.2 |
17.0 |
鍍錫屏蔽 |
Al-mylar |
21 |
0.26 |
