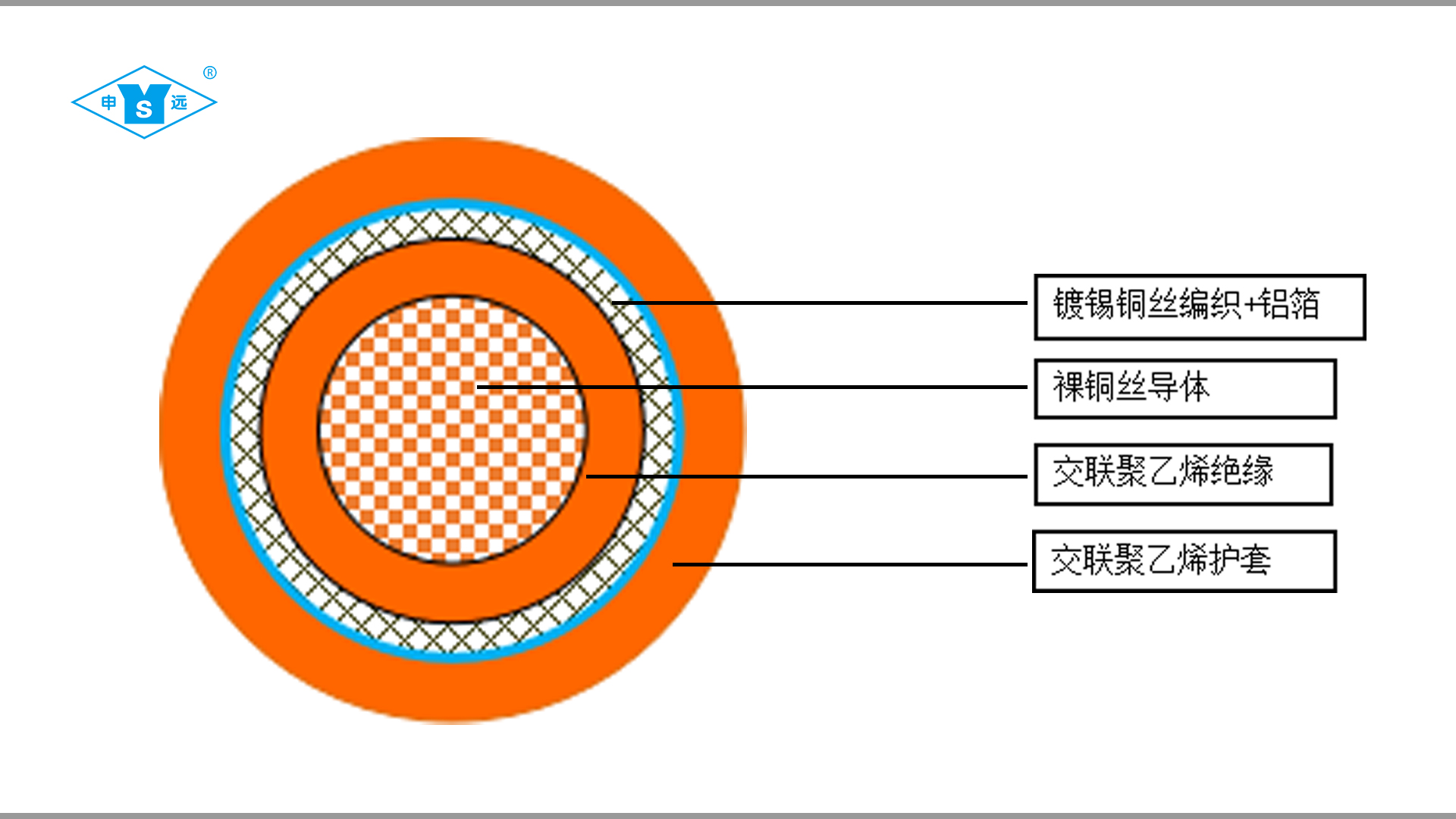

導 體：裸軟銅或鍍錫軟銅絞線
絕 緣：交聯聚烯烴
屏蔽1：裸銅絲或鍍錫銅絲編織
屏蔽2：鋁箔帶
護 套：交聯聚烯烴
額定電壓：AC600V/DC900V、AC1000V/DC1500V
工作溫度：-40～+125℃/+150℃
顏色：橙色、紅色、黑色、其余顏色可定制
①優良的耐熱、耐寒、耐油、耐輻射以及耐候性；
②通過單根垂直燃燒試驗，良好的阻燃性；
③交聯聚烯烴具有良好的柔軟性，易于安裝使用；
④良好的EMI、EMC抗電磁干擾能力；
⑤不含鹵素，遵循環保型產品發展方向。

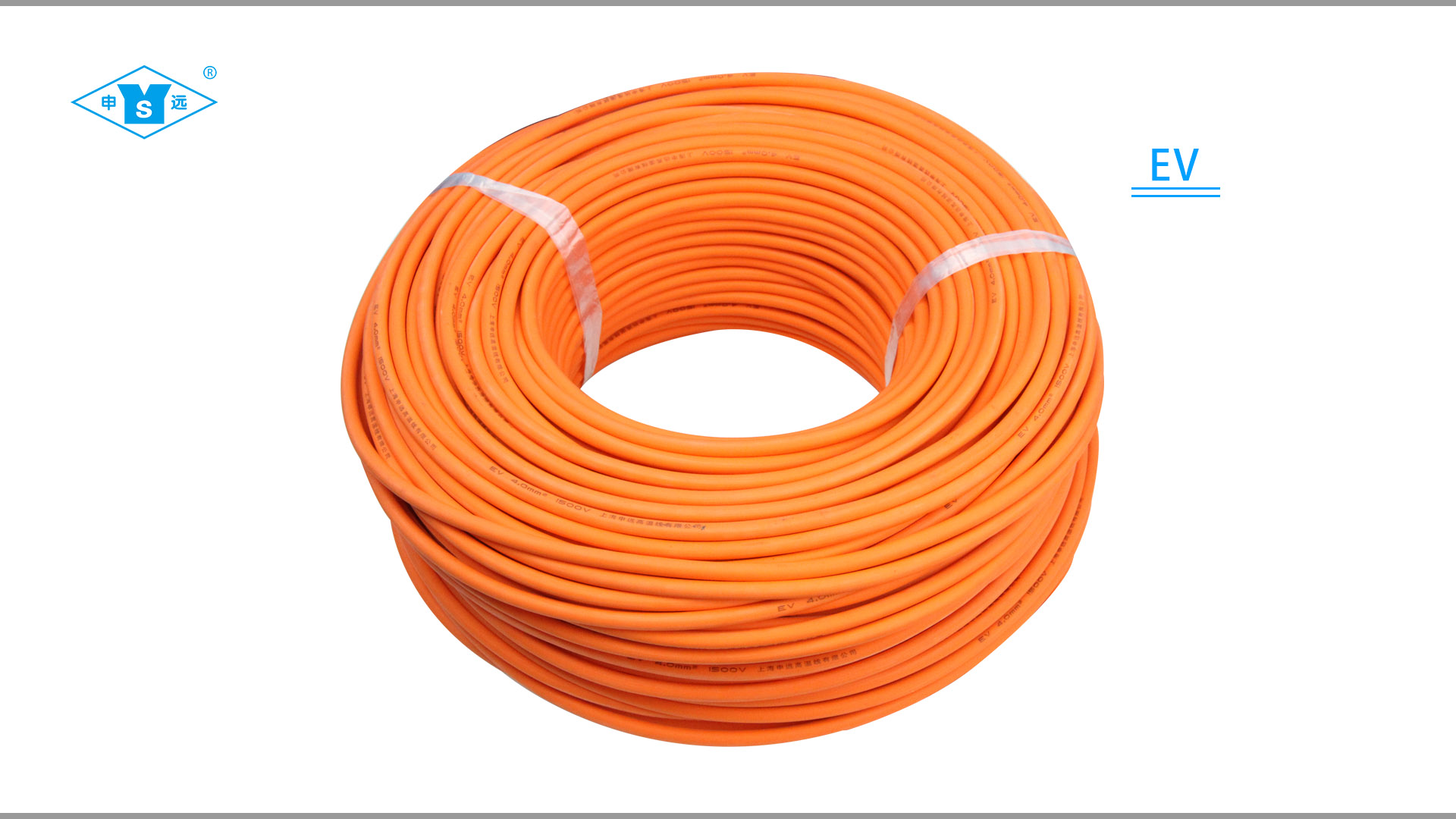

用于電動汽車，包括但不限于混合動力汽車、電動汽車電池、汽車逆變器、發電線等
AC 600V/DC 900V
|
線材規格 |
導 體 |
絕 緣 |
屏蔽 |
護套 |
導體電阻（Ω/km） |
||
|
導體截面（mm2） |
結構（mm） |
外徑 |
厚度 |
外徑 |
結構 |
外徑 |
|
|
0.5 |
16/0.20 |
0.92 |
0.5 |
2.0 |
裸銅絲或鍍錫銅絲編織（密度≥85％）+鋁箔 |
3.5 |
39 |
|
0.75 |
24/0.20 |
1.13 |
0.5 |
2.2 |
3.8 |
26 |
|
|
1 |
32/0.20 |
1.30 |
0.5 |
2.4 |
4.2 |
19.5 |
|
|
1.5 |
48/0.20 |
1.60 |
0.50 |
2.6 |
4.4 |
13.3 |
|
|
2.5 |
79/0.20 |
2.05 |
0.50 |
3.2 |
5.2 |
7.98 |
|
|
4 |
130/0.20 |
2.60 |
0.50 |
3.6 |
5.7 |
4.95 |
|
|
6 |
190/0.20 |
3.60 |
0.50 |
4.6 |
6.7 |
3.3 |
|
|
10 |
323/0.20 |
4.60 |
0.60 |
5.8 |
8.6 |
1.91 |
|
|
16 |
513/0.20 |
5.50 |
0.65 |
7.2 |
10 |
1.21 |
|
|
25 |
798/0.20 |
6.90 |
0.65 |
8.5 |
12 |
0.78 |
|
|
35 |
1121/0.20 |
8.00 |
0.80 |
10.2 |
14 |
0.554 |
|
|
50 |
1596/0.20 |
9.80 |
0.90 |
12.1 |
15.6 |
0.386 |
|
|
70 |
2257/0.20 |
11.80 |
1.00 |
14.6 |
18.3 |
0.272 |
|
AC 1000V/DC 1500V
|
線材規格 |
導 體 |
絕 緣 |
屏蔽 |
護套 |
導體電阻（Ω/km） |
||
|
導體截面（mm2） |
結構（mm） |
外徑 |
厚度 |
外徑 |
結構 |
外徑 |
|
|
1 |
32/0.2 |
1.30 |
0.7 |
2.7 |
裸銅絲或鍍錫銅絲編織（密度≥85%）+鋁箔 |
4.5 |
19.5 |
|
1.5 |
48/0.2 |
1.60 |
0.7 |
3 |
4.8 |
13.3 |
|
|
2.5 |
79/0.2 |
2.05 |
0.7 |
3.5 |
5.9 |
7.98 |
|
|
4 |
130/0.2 |
2.60 |
0.8 |
4.4 |
7 |
4.95 |
|
|
6 |
190/0.2 |
3.60 |
0.9 |
5.5 |
8.2 |
3.3 |
|
|
10 |
323/0.2 |
4.60 |
1.0 |
6.7 |
9.5 |
1.91 |
|
|
16 |
513/0.2 |
5.50 |
1.1 |
8 |
11.2 |
1.21 |
|
|
25 |
798/0.2 |
6.90 |
1.3 |
9.8 |
13.5 |
0.78 |
|
|
35 |
1121/0.2 |
8.00 |
1.3 |
11.2 |
14.8 |
0.554 |
|
|
50 |
1596/0.2 |
9.80 |
1.5 |
13.1 |
17.2 |
0.386 |
|
|
70 |
2257/0.2 |
11.8 |
1.5 |
15.2 |
19.2 |
0.272 |
|
|
95 |
3034/0.2 |
13.2 |
1.5 |
18 |
22.2 |
0.206 |
|
|
120 |
3848/0.2 |
15.5 |
1.5 |
20.5 |
25.5 |
0.161 |
|
|
150 |
4810/0.2 |
17.3 |
2.0 |
22.5 |
27.5 |
0.129 |
|
|
185 |
2627/0.3 |
19.0 |
2.0 |
24 |
29 |
0.106 |
|
