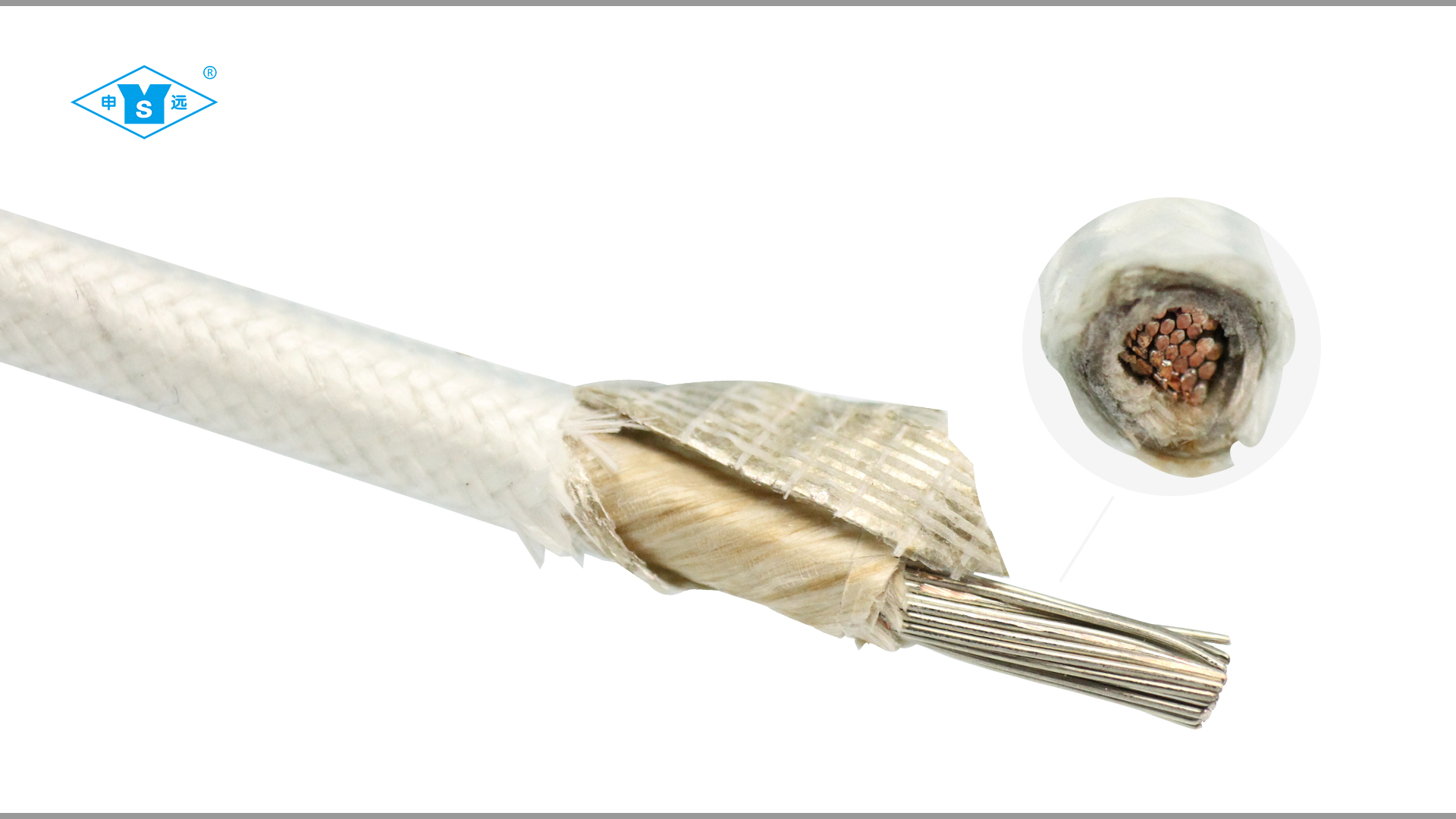

產品名稱：耐火線
認 證 號：E252215

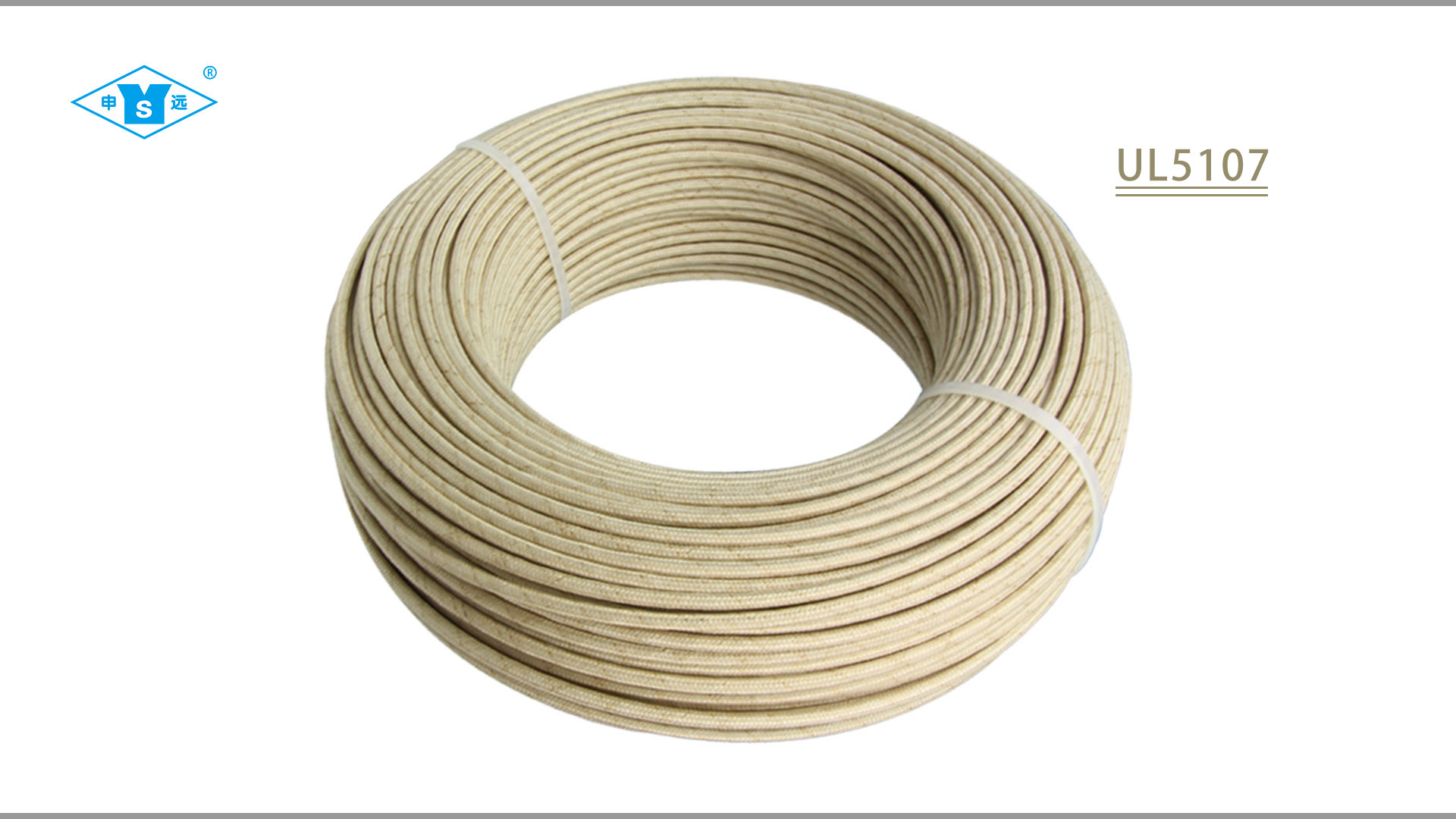

型 號：AWM5107
導 體 ：鍍鎳銅線或純鎳線
溫度范圍：-60℃~+450℃
額定電壓：600V
顏 色：黃
|
線規 （AWG) |
導體結構 根數/外徑 （mm) |
直徑 （mm) |
絕緣厚度 |
完成外徑 |
20℃時導體直流電阻 （Ω/km） |
包裝 （米/卷） |
|
20 |
7/0.30 |
0.90 |
0.81 |
2.7±0.3 |
37.4 |
305 |
|
18 |
11/0.30 |
1.15 |
0.81 |
2.8±0.3 |
23.5 |
305 |
|
17 |
14/0.30 |
1.30 |
0.81 |
2.9±0.3 |
18.5 |
305 |
|
16 |
18/0.30 |
1.50 |
0.81 |
3.1±0.3 |
14.6 |
305 |
|
15 |
21/0.30 |
1.60 |
0.81 |
3.2±0.3 |
11.5 |
305 |
|
14 |
28/0.30 |
1.85 |
0.81 |
3.5±0.3 |
9.15 |
305 |
|
13 |
35/0.30 |
2.10 |
0.81 |
3.7±0.3 |
7.26 |
305 |
|
12 |
49/0.30 |
2.70 |
0.81 |
4.3±0.3 |
5.75 |
305 |
|
11 |
56/0.30 |
2.80 |
1.14 |
5.1±0.5 |
4.48 |
305 |
|
10 |
77/0.30 |
3.40 |
1.14 |
5.7±0.5 |
3.55 |
305 |
|
8 |
112/0.30 |
4.20 |
1.14 |
6.5±0.5 |
2.23 |
305 |
|
7 |
140/0.30 |
4.50 |
1.14 |
6.8±0.5 |
1.76 |
305 |
|
6 |
190/0.30 |
5.50 |
1.14 |
7.8±0.5 |
1.41 |
305 |
|
5 |
228/0.30 |
6.00 |
1.14 |
8.3±0.5 |
1.11 |
305 |
|
4 |
304/0.30 |
7.00 |
1.14 |
9.3±0.5 |
0.882 |
305 |
|
3 |
380/0.30 |
7.80 |
1.40 |
10.6±1 |
0.700 |
305 |
|
2 |
494/0.30 |
8.80 |
1.40 |
11.6±1 |
0.555 |
305 |
|
1 |
342/0.40 |
9.80 |
1.40 |
12.6±1 |
0.440 |
305 |
|
1/0 |
396/0.40 |
10.60 |
1.40 |
13.4±1 |
0.346 |
305 |
|
2/0 |
532/0.40 |
12.20 |
1.40 |
15.0±1 |
0.276 |
305 |
|
3/0 |
684/0.40 |
13.90 |
1.40 |
16.7±1 |
0.219 |
305 |
|
4/0 |
836/0.40 |
15.30 |
1.40 |
18.1±1 |
0.174 |
305 |
