1、額定電壓：600 V（22#及以下300V）
2、工作溫度：-40℃～+200℃

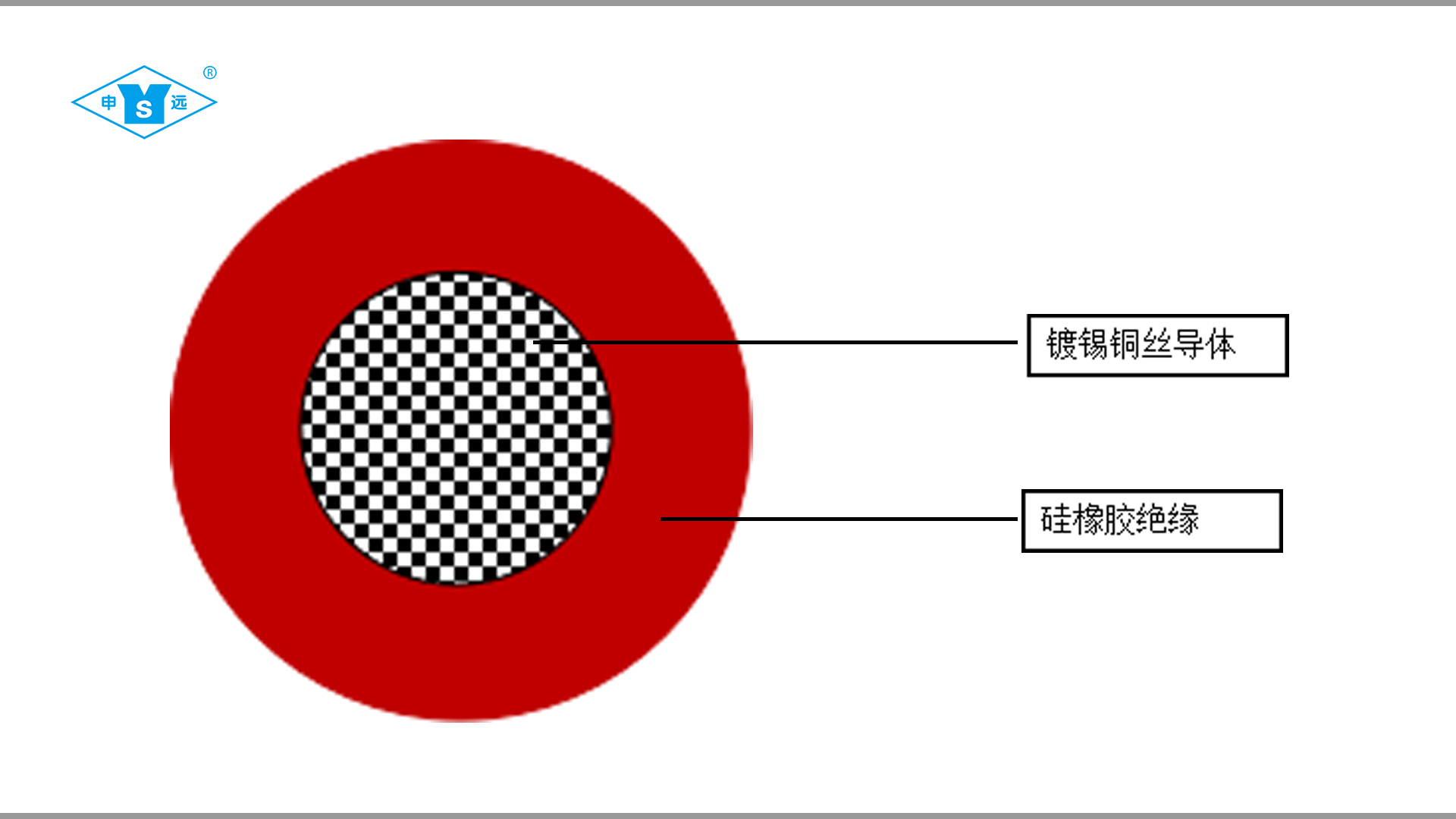

3、導 體：鍍錫、鍍銀或鍍鎳銅線
4、絕 緣：硅橡膠
5、顏 色：白、藍、紅、黑、棕、黃、綠、透明、黃/綠（20#及以上）等
適用于各種電機，電子陶瓷，加熱元器件，汽車燈，照明燈具，鎮流器等
|
線規(AWG) |
根數/線徑 |
導體直徑 |
絕緣厚度 |
電線外徑 |
20℃導體電阻 最大值（Ω/km） |
|
30 |
14/0.07 |
0.30 |
0.40 |
1.3±0.1 |
381 |
|
28 |
21/0.07 |
0.36 |
0.40 |
1.3±0.1 |
239 |
|
26 |
39/0.07 |
0.50 |
0.40 |
1.4±0.1 |
136 |
|
24 |
52/0.07 |
0.58 |
0.50 |
1.6±0.1 |
94.2 |
|
22 |
84/0.07 |
0.74 |
0.50 |
1.8±0.1 |
59.4 |
|
20 |
140/0.07 |
0.96 |
0.50 |
2.1±0.1 |
36.7 |
|
18 |
210/0.07 |
1.17 |
0.50 |
2.4±0.1 |
26.7 |
|
17 |
260/0.07 |
1.30 |
0.70 |
2.9±0.1 |
18.3 |
|
16 |
353/0.07 |
1.73 |
0.65 |
3.1±0.2 |
14.6 |
|
15 |
390/0.07 |
1.80 |
0.70 |
3.3±0.2 |
13 |
|
14 |
530/0.07 |
1.95 |
0.76 |
3.5±0.2 |
8.96 |
|
13 |
653/0.07 |
2.45 |
0.76 |
4.0±0.2 |
8.21 |
|
12 |
855/0.07 |
2.80 |
0.76 |
4.5±0.2 |
5.75 |
|
11 |
988/0.07 |
2.90 |
0.76 |
5.5±0.3 |
5.26 |
|
10 |
1050/0.08 |
3.40 |
1.00 |
5.5±0.3 |
3.546 |
|
9 |
1319/0.08 |
3.70 |
1.14 |
6.4±0.3 |
2.9 |
|
8 |
2160/0.07 |
4.20 |
1.52 |
7.2±0.3 |
2.23 |
|
7 |
2107/0.08 |
4.80 |
1.52 |
8.0±0.4 |
1.768 |
|
6 |
3420/0.07 |
5.15 |
1.52 |
8.5±0.4 |
1.403 |
|
5 |
4440/0.07 |
5.70 |
1.52 |
9.8±0.4 |
1.12 |
|
4 |
4256/0.08 |
6.80 |
1.52 |
10.8±0.5 |
0.8820 |
|
3 |
3400/0.10 |
7.20 |
1.52 |
11.4±0.5 |
0.6996 |
|
2 |
4522/0.10 |
8.20 |
1.52 |
12.6±0.5 |
0.5548 |
|
注：根據供需雙方協議，可以生產其他規格的產品。 |
|||||
